Plan Fenêtre 1 Vantail avec allège

Le plan d’exécution est essentiel pour garantir la réussite d’un projet, de sa conception à sa réalisation, en assurant une coordination optimale entre les différents corps de métier. Le regroupement et la synthèse des données servent ici à détecter et à corriger les incohérences ou les incompatibilités potentielles. Cette phase est primordiale pour anticiper les problèmes techniques et éviter les erreurs de réalisation sur le chantier.

Plan & relevé - Kutch - Laser

Plan d’exécution & coupes

Nomenclature d'un ensemble composé d'un ouvrant 1 vantail avec allège.
Nomenclature d’un ensemble O.F. 1 Vantail avec allège
Coupe horizontale d'une menuiserie en PVC.
Coupe horizontale B

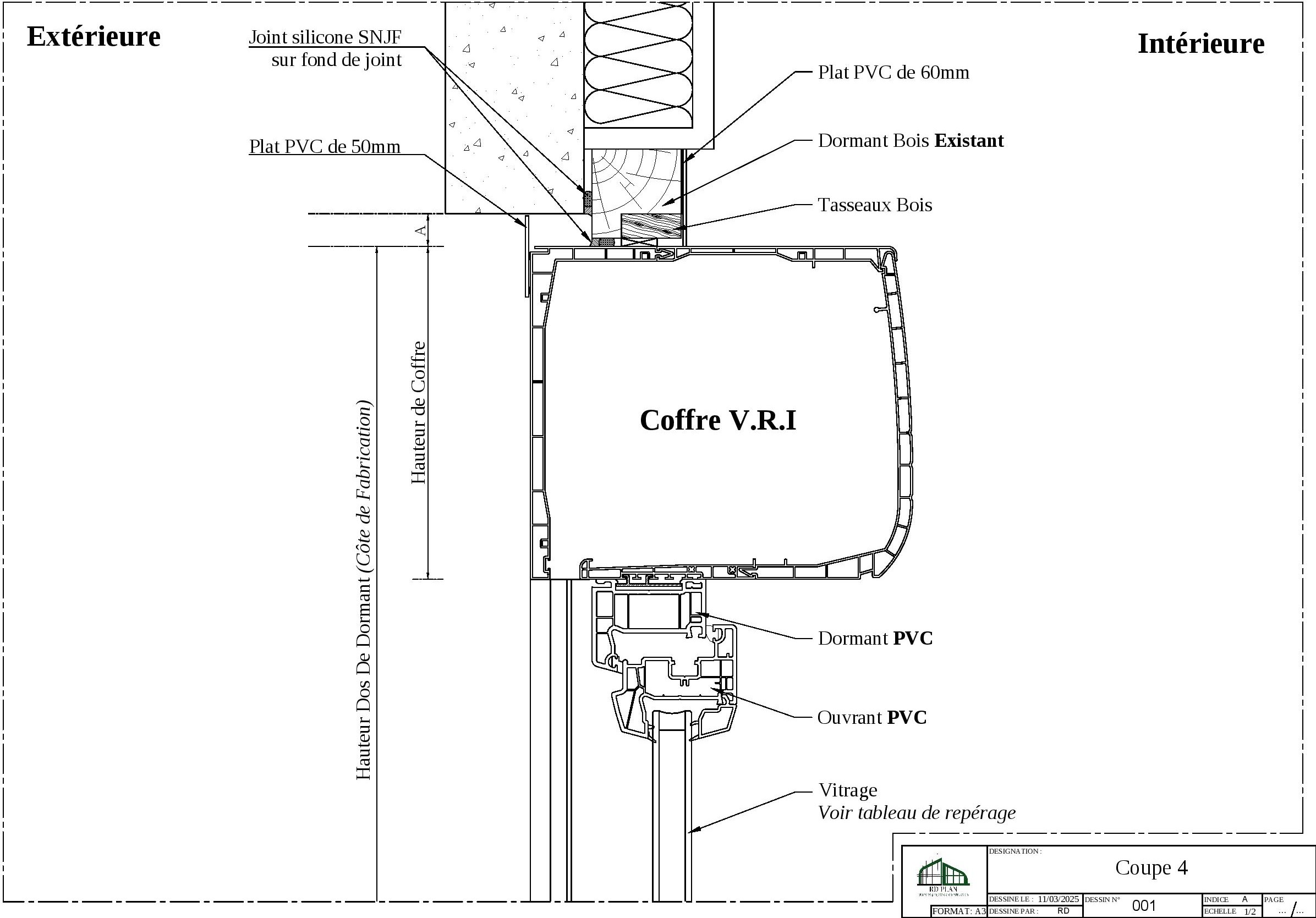

Coupe verticale d'une menuiserie en PVC avec coffre VRI.
Coupe verticale haute 4
Coupe verticale de la traverse en PVC
Coupe verticale de la traverse en PVC
Coupe Verticale basse de la menuiserie PVC.
Coupe Verticale basse 2

description des plans

Page principale

La page principale du croquis doit fournir les indications principales quant aux éléments essentiels de la menuiserie pour pouvoir la fabriquer et la poser.

Elle contient les informations suivantes :

  • la matière (PVC, bois, etc.) ;
  • la marque et le fournisseur choisis ;
  • le choix des profils en fonction du fournisseur ;
  • le type de pose (pose « en tunnel ») ;
  • le type d’occultation et ses caractéristiques ;
  • le nom des coupes et leur localisation (1, 2, 3, etc. – coupes verticales & A, B, C, etc. – coupes horizontales) ;
  • les performances techniques (acoustique : RA, tr ; AEV ; thermique : Uw, etc.) ;
  • les équipements et la quincaillerie (béquillage, serrure, judas optique, etc.) ;
    le sens d’ouverture (VP : Vantail principal) et la vue correspondante (intérieure ou extérieure) ;
  • les différentes dimensions nécessaires à la réalisation et à la pose (tableau fini, brut, etc.) ;
  • le nom du repère (repère DCE, Dossier de Consultation des Entreprises, ou repère établi par nos soins) ;
  • la présence d’une coupe symétrique (A = A ’en miroir) ;
  • un cartouche détaillé (nom de l’entreprise, date, échelle, type de menuiserie, etc.).

Les différentes coupes (verticale basse, haute et horizontale)

Apparaissent sur ces coupes :

  • l’échelle (1/1, dessin à taille réelle) ;
  • le nu intérieur (indique la surface du mur intérieur) ;
  • un cartouche détaillé (nom de l’entreprise, date, échelle, type de menuiserie, etc.) ;
  • les côtés extérieur et intérieur de la construction ;
  • les différentes dimensions nécessaires (tableau fini, brut, etc.) ;
  • la représentation de la menuiserie et son environnement ;
  • le repérage des divers éléments.
