Plan de réservation

Le plan de réservation est transmis au gros œuvre pour réaliser seuils, appuis et autres ouvrages inhérents à la pose des menuiseries. La largeur et la hauteur brutes y sont renseignées, ainsi que les éléments permettant la conformité avec le DTU associé. Ces plans sont indispensables pour :

  • assurer la conformité des installations ;
  • faciliter la coordination entre les différents corps de métier ;
  • minimiser les risques d’erreur et les retards.
réservation menuiserie - gros oeuvre

Plan

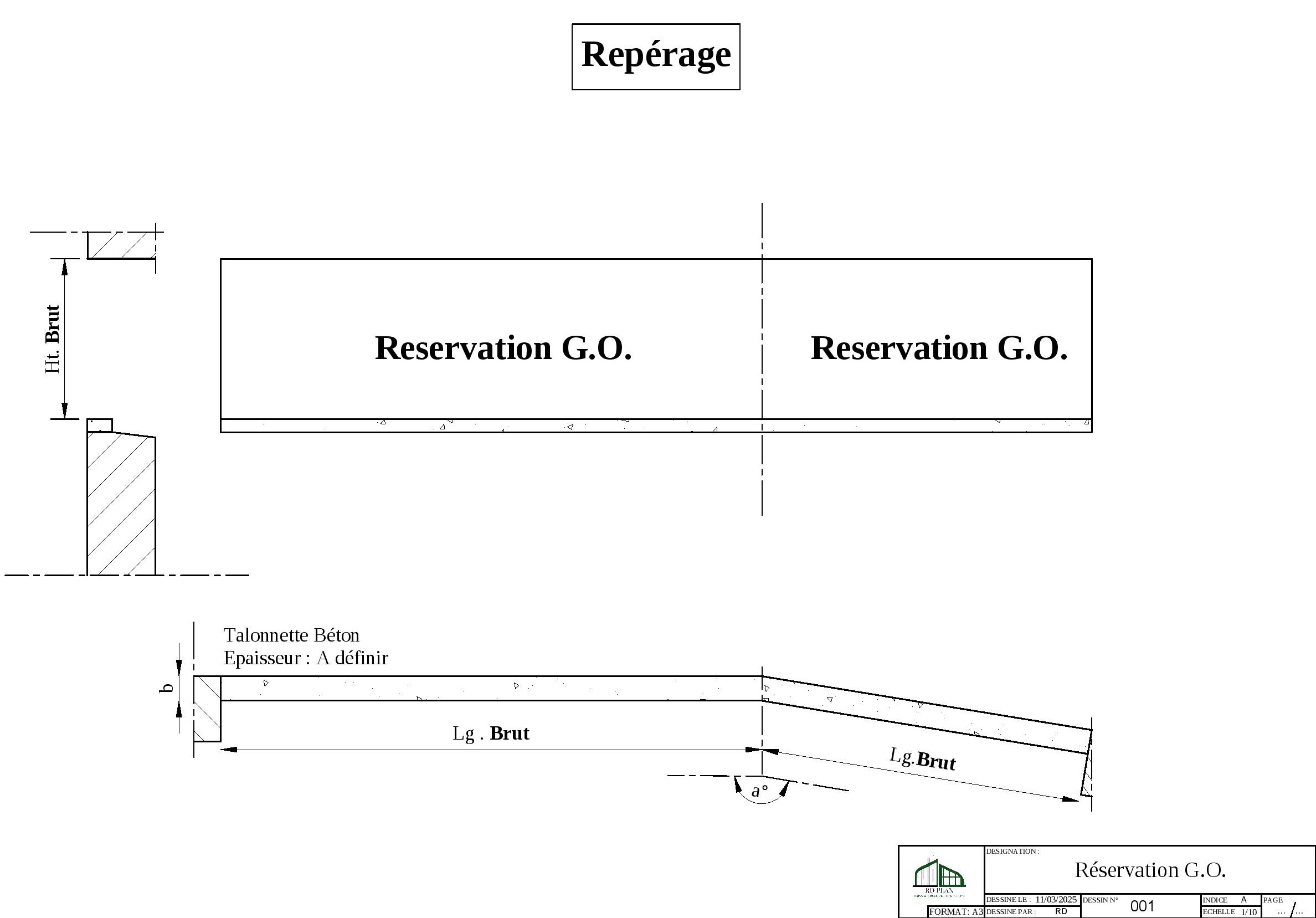

Nomenclature d'une réservation de menuiserie pour le gros œuvre.
Plan – Réservation Gros Œuvre

Description

Le croquis renseigne les éléments essentiels pour la réservation de la menuiserie. Elle fournit les éléments suivants :

  • La talonnette béton à réaliser;
  • un schéma de la réservation avec son environnent (béton);
  • la largeur & la hauteur brut;
  • Le nom du chantier;
  • la désignation de la coupe;
  • L’échelle (1/10 sur cet exemple);
