Relevé de menuiserie extérieure

Relevé sur chantier

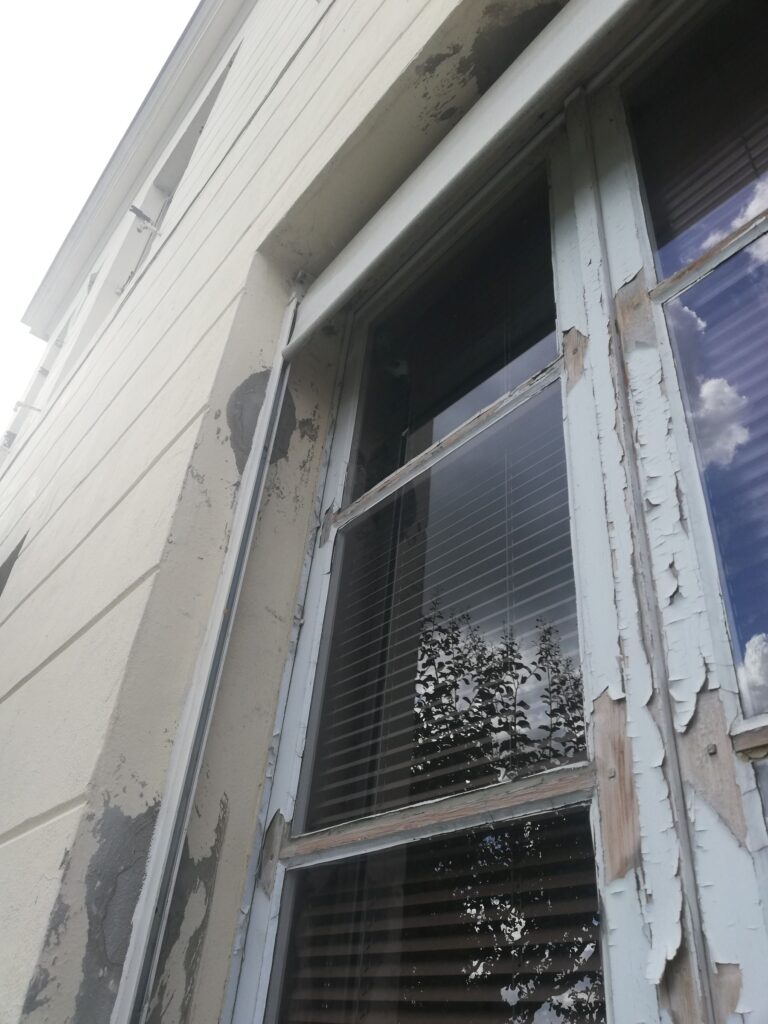

Lors de chaque chantier en rénovation, le relevé sur chantier est un élément indispensable afin de pouvoir réaliser correctement l’étude. Il se fait généralement à l’occasion d’une visite sur place, avec l’accord du maître d’œuvre ou d’ouvrage.

Un croquis de la menuiserie existante est effectué à l’aide d’outils de mesure tels que le réglé, le mètre ruban et le laser. En résulte une représentation précise donnant une vue d’ensemble de la menuiserie avec des coupes latérales comme horizontales (à l’échelle réelle).

L’ensemble des cotations de la menuiserie est à effectuer :

largeur de passage existant x Hauteur de passage existant;
largeur tableau x Hauteur tableau;
largeur dos de dormant existant x Hauteur dos de dormant existant (si possible*);
largeur hors tout x Hauteur hors tout (si possible*);
allège existante (si possible*).

* Selon les configurations de chantier, ces mesures ne peuvent pas toujours être réalisées.

Plan de relevé

Relevé sur chantier d'une menuiserie 2 vantaux.

Description – Croquis du relevé sur chantier

Page principale

La page principale du croquis renseigne les éléments essentiels de la menuiserie existante. Elle fournit les éléments suivants :

le type de la menuiserie et son matériau (PVC, bois, etc.) ;
un schéma de la menuiserie (allège, imposte, nombre de vantaux) ;
le nom des coupes créées (coupe horizontale : A, B, C, etc. & verticale : 1, 2, 3, etc.) et leur localisation sur le schéma ;
les cotations effectuées sur la menuiserie (passage, tableau, etc.) ;
la vue intérieure ou extérieure prise lors du relevé ;
la hauteur d’allège ;
le nom du repère (repère DCE, Dossier de Consultation des Entreprises, ou repère établi par nos soins) ;
présence d’une coupe symétrique (A = A’ en miroir).

Les différentes coupes

Coupe A – Horizontale :

La coupe horizontale montre la largeur de l’ouverture et les détails latéraux. Sont indiqués sur cette coupe :

l’échelle (1/1, dessin à taille réelle) ;
le repère et la localisation (Coupe A – Horizontale) ;
les côtés extérieur et intérieur de la construction ;
le nu intérieur (indique la surface du mur intérieur) ;
le dormant existant (ancien dormant) ;
les différentes parois (doublage + BA13, mur banché, etc.) ;
la largeur du tableau (largeur totale de l’ouverture dans la maçonnerie) ;
la largeur de passage (largeur de passage de la menuiserie existante) ;
la largeur du dos de dormant (largeur de la future menuiserie posée en rénovation).

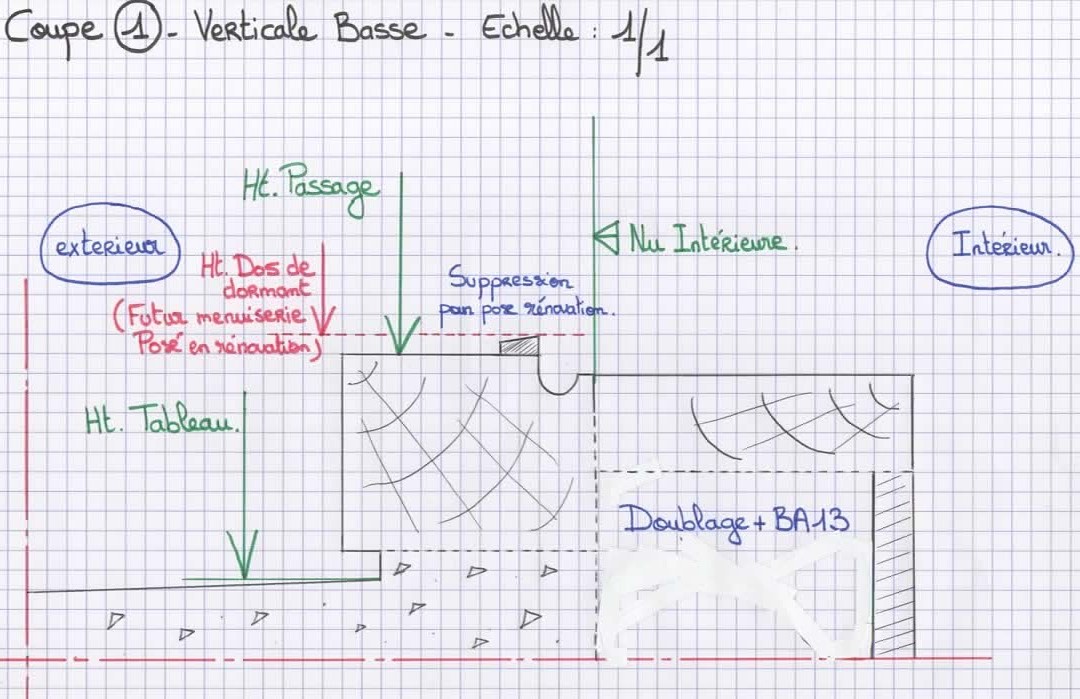

Coupe 1 – Verticale basse :

La coupe verticale basse montre la partie inférieure de l’ouverture. Sont indiqués sur cette coupe :

l’échelle (1/1, dessin à taille réelle) ;
le repère et la localisation (Coupe 1 – Verticale) ;
les côtés extérieur et intérieur de la construction ;
le nu intérieur (indique la surface du mur intérieur) ;
la traverse basse existante (ancien dormant) ;
les différentes parois (doublage + BA13, mur banché, etc.) ;
la hauteur du tableau (hauteur totale de l’ouverture dans la maçonnerie) ;
la hauteur de passage (hauteur de passage de la menuiserie existante) ;
la hauteur du dos de dormant (hauteur de la future menuiserie posée en rénovation) ;
la hauteur de l’allège existante.

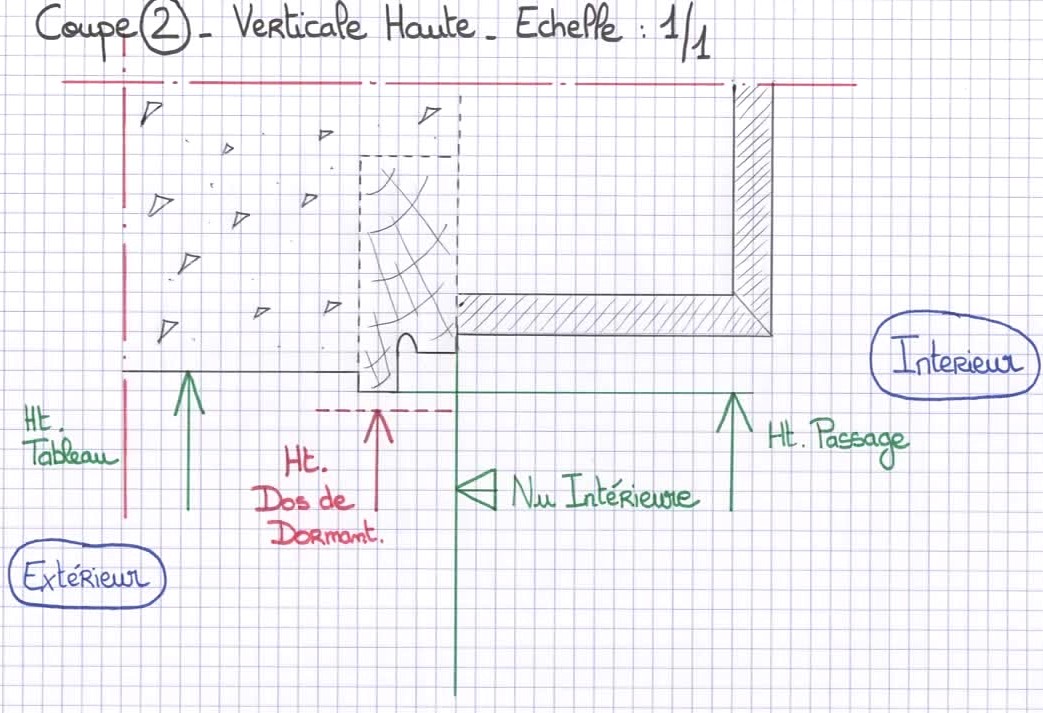

Coupe 2 – Verticale haute :

La coupe verticale montre la partie supérieure de l’ouverture. Sont indiqués sur cette coupe :

l’échelle (1/1 – dessin à taille réelle) ;
le repère et la localisation (Coupe 2 – Verticale) ;
les côtés extérieur et intérieur de la construction ;
le nu intérieur (indique la surface du mur intérieur) ;
la traverse haute existante (ancien dormant) ;
les différentes parois (doublage + BA13, mur banché, etc.) ;
la hauteur du tableau (hauteur totale de l’ouverture dans la maçonnerie) ;
la hauteur de passage (hauteur de passage de la menuiserie existante) ;
la hauteur du dos de dormant (hauteur de la future menuiserie posée en rénovation).
